BS5467铠装电力电缆 |
BS5467铠装电力电缆
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下.

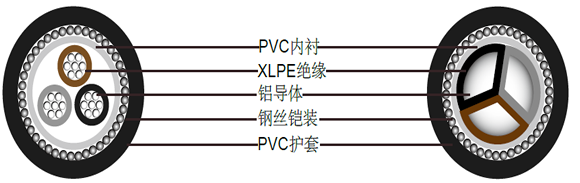

结构
导体 | 多股铜导体, 遵循BS 6360/IEC 60228,2类 |
---|---|
绝缘色彩编码 | XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类1芯: 棕色 |
2芯: 棕色或蓝色 | |
3芯: 棕色, 黑色, 灰色 | |
4芯: 蓝色, 棕色, 黑色, 灰色 | |
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 | |
5芯以上: 白色线芯加黑色数字标识 | |
内衬 | PVC (聚氯乙烯) |
保护层 | LC (L铅合金 'E')护套 |
内护套铠装 | PVC (聚氯乙烯)单芯: AWA (铝丝铠装) |
外护套 | 多芯: SWA (钢丝铠装)PVC(聚氯乙烯),或防鼠防白蚁PVC(可选) |
技术参数
额定电压 | 600/1000V |
---|---|
额定温度 | 0°C to +90°C |
弯曲半径 | 12 x 外径 |
防火 | IEC60332第一部分, BS4066第一部分 |
电缆参数
单芯600/1000 V,多股圆形铜导体
标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称内衬厚度 | 标称铝丝直径 | 标称护套厚度 | 标称外径 | 标称重量 |
---|---|---|---|---|---|---|---|
mm² | No./mm | mm | mm | mm | mm | mm | kg/km |
1x50 | 19/1.78 | 1.0 | 0.8 | 0.9 | 1.5 | 17.5 | 800 |
1x70 | 19/2.14 | 1.1 | 0.8 | 1.25 | 1.5 | 20.2 | 990 |
1x95 | 19/2.52 | 1.1 | 0.8 | 1.25 | 1.6 | 22.3 | 1280 |
1x120 | 37/2.03 | 1.2 | 0.8 | 1.25 | 1.6 | 24.2 | 1550 |
1x150 | 37/2.25 | 1.4 | 1 | 1.6 | 1.7 | 27.4 | 1900 |
1x185 | 37/2.52 | 1.6 | 1 | 1.6 | 1.8 | 30.0 | 2320 |
1x240 | 61/2.25 | 1.7 | 1 | 1.6 | 1.8 | 32.8 | 2930 |
1x300 | 61/2.52 | 1.8 | 1 | 1.6 | 1.9 | 35.6 | 3580 |
1x400 | 61/2.85 | 2.0 | 1.2 | 2.0 | 2.0 | 40.5 | 4600 |
1x500 | 61/3.20 | 2.2 | 1.2 | 2.0 | 2.1 | 44.2 | 5680 |
1x630 | 127/2.52 | 2.4 | 1.2 | 2.0 | 2.2 | 48.8 | 7160 |
1x800 | 127/2.85 | 2.6 | 1.4 | 2.5 | 2.4 | 55.4 | 9315 |
1x1000 | 127/3.20 | 2.8 | 1.4 | 2.5 | 2.5 | 60.6 | 11490 |
单芯600/1000 V,实心铝导体
标称导体截面积 | 标称绝缘厚度 | 标称内衬厚度 | 标称铝丝铠装直径 | 铠装带 | 标称护套厚度 | 标称外径 | 标称重量 | ||
---|---|---|---|---|---|---|---|---|---|
厚度 | 宽度 | 铝丝铠装 | 铝带铠装 | ||||||
mm² | mm | mm | mm | mm | mm | mm | mm | mm | kg/km |
1x50 | 1.0 | 0.8 | 0.9 | 0.6 | 2.4 | 1.5 | 16.3 | 15.7 | 460 |
1x70 | 1.1 | 0.8 | 1.25 | 0.6 | 2.4 | 1.5 | 18.7 | 17.4 | 560 |
1x95 | 1.1 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 20.6 | 19.3 | 690 |
1x120 | 1.2 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 22.1 | 20.8 | 800 |
1x150 | 1.4 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 25.2 | 23.2 | 970 |
1x185 | 1.6 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 27.4 | 25.4 | 1150 |
1x240 | 1.7 | 1 | 1.6 | 1 | 3.6 | 1.8 | 29.9 | 28.7 | 1380 |
1x300 | 1.8 | 1 | 1.6 | 1 | 3.6 | 1.9 | 32.4 | 31.2 | 1640 |
两芯600/1000 V,多股铜导体
标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称内衬厚度 | 标称钢丝铠装直径 | 标称护套厚度 | 标称外径 | 标称重量 | |
---|---|---|---|---|---|---|---|---|
挤出型内衬 | 带状内衬 | |||||||
mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
2x1.5 | 7/0.53 | 0.6 | 0.8 | 0.9 | 1.4 | 12.1 | - | 320 |
2x2.5 | 7/0.67 | 0.7 | 0.8 | 0.9 | 1.4 | 13.6 | - | 365 |
2x4 | 7/0.85 | 0.7 | 0.8 | 0.9 | 1.4 | 14.7 | - | 440 |
2x6 | 7/1.04 | 0.7 | 0.8 | 0.9 | 1.4 | 15.9 | - | 470 |
2x10 | 7/1.35 | 0.7 | 0.8 | 0.9 | 1.5 | 18.0 | - | 800 |
2x16 | 7/1.70 | 0.7 | 0.8 | 1.25 | 1.5 | 20.4 | 20.4 | 900 |
2x25 | 7/2.14 | 0.9 | 0.8 | 1.25 | 1.6 | 24.1 | 24.1 | 1240 |
2x25* | 7/2.14 | 0.9 | 0.8 | 1.25 | 1.6 | 20.4 | 20.4 | 1240 |
2x35 | 7/2.52 | 0.9 | 1 | 1.6 | 1.7 | 27.7 | 27.3 | 1710 |
2x35* | 7/2.52 | 0.9 | 1 | 1.6 | 1.7 | 23.3 | 22.9 | 1710 |
2x50* | 19/1.78 | 1.0 | 1 | 1.6 | 1.8 | 25.8 | 25.4 | 1800 |
2x70* | 19/2.14 | 1.1 | 1 | 1.6 | 1.9 | 29.0 | 28.6 | 2320 |
2x95* | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.0 | 33.1 | 32.3 | 3150 |
2x120* | 37/2.03 | 1.2 | 1.2 | 2.0 | 2.1 | 36.1 | 35.3 | 3880 |
2x150* | 37/2.25 | 1.4 | 1.2 | 2.0 | 2.2 | 39.3 | 38.5 | 4820 |
2x185* | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.4 | 44.7 | 43.5 | 5920 |
2x240* | 61/2.25 | 1.7 | 1.4 | 2.5 | 2.5 | 49.0 | 47.8 | 7300 |
2x300* | 61/2.52 | 1.8 | 1.6 | 2.5 | 2.6 | 53.5 | 51.9 | 8770 |
2x400* | 61/2.85 | 2 | 1.6 | 2.5 | 2.8 | 59.0 | 57.4 | 10905 |
* D形多股导体(2类)
两芯600/1000 V,实心铝导体
标称导体截面积 | 标称绝缘厚度 | 标称内衬厚度 | 标称钢丝铠装直径 | 铠装带 | 标称护套厚度 | 标称外径 | 标称重量 | |||
---|---|---|---|---|---|---|---|---|---|---|
厚度 | 宽度 | 钢丝铠装 | 钢带铠装 | |||||||
挤出型内衬 | 带状内衬 | |||||||||
mm² | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km |
2x16 | 0.7 | 0.8 | 1.25 | 0.6 | 2.4 | 1.5 | 19.1 | 19.1 | 17.8 | 650 |
2x25 | 0.9 | 0.8 | 1.25 | 0.6 | 2.4 | 1.5 | 22.4 | 22.4 | 21.1 | 915 |
2x25* | 0.9 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 18.7 | 18.7 | 17.4 | 1255 |
2x35 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.6 | 25.7 | 25.3 | 23.3 | 1255 |
2x35* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 21.4 | 21.0 | 19 | 1430 |
2x50* | 1.0 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 23.5 | 23.1 | 21.1 | 1430 |
2x70* | 1.1 | 1 | 1.6 | 1 | 3.6 | 1.9 | 26.3 | 25.9 | 24.7 | 1780 |
2x95* | 1.1 | 1.2 | 2.0 | 1 | 3.6 | 2 | 30 | 29.2 | 27.2 | 1950 |
*实心扇状导体(1类)
三芯600/1000 V,多股铜导体
标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称内衬厚度 | 标称钢丝铠装直径 | 标称护套厚度 | 标称外径 | 标称重量 | |
---|---|---|---|---|---|---|---|---|
挤出型内衬 | 带状内衬 | |||||||
mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
3x1.5 | 7/0.53 | 0.6 | 0.8 | 0.9 | 1.3 | 12.6 | - | 340 |
3x2.5 | 7/0.67 | 0.7 | 0.8 | 0.9 | 1.4 | 14.1 | - | 408 |
3x4 | 7/0.85 | 0.7 | 0.8 | 0.9 | 1.4 | 15.3 | - | 498 |
3x6 | 7/1.04 | 0.7 | 0.8 | 0.9 | 1.4 | 16.6 | - | 600 |
3x10 | 7/1.35 | 0.7 | 0.8 | 1.25 | 1.5 | 19.5 | - | 915 |
3x16 | 7/1.70 | 0.7 | 0.8 | 1.25 | 1.6 | 21.6 | 21.6 | 1130 |
3x25 | 7/2.14 | 0.9 | 1 | 1.6 | 1.7 | 26.7 | 26.3 | 1710 |
3x25* | 7/2.14 | 0.9 | 1 | 1.6 | 1.7 | 23.6 | 23.2 | 1710 |
3x35 | 7/2.52 | 0.9 | 1 | 1.6 | 1.8 | 29.4 | 29.0 | 2100 |
3x35* | 7/2.52 | 0.9 | 1 | 1.6 | 1.8 | 25.7 | 25.3 | 2100 |
3x50* | 19/1.78 | 1.0 | 1 | 1.6 | 1.8 | 28.5 | 28.1 | 2450 |
3x70* | 19/2.14 | 1.1 | 1 | 1.6 | 1.9 | 32.2 | 31.8 | 3120 |
3x95* | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.1 | 37.0 | 36.2 | 4310 |
3x120* | 37/2.03 | 1.2 | 1.2 | 2.0 | 2.2 | 40.4 | 39.6 | 5160 |
3x150* | 37/2.25 | 1.4 | 1.4 | 2.5 | 2.3 | 45.5 | 44.3 | 7160 |
3x185* | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.4 | 49.8 | 48.6 | 8600 |
3x240* | 61/2.25 | 1.7 | 1.4 | 2.5 | 2.6 | 55.1 | 53.9 | 10755 |
3x300* | 61/2.52 | 1.8 | 1.6 | 2.5 | 2.7 | 60.2 | 58.6 | 13080 |
3x400* | 61/2.85 | 2 | 1.6 | 2.5 | 2.9 | 66.6 | 65.0 | 15810 |
*扇形多股导体(2类)
三芯600/1000 V,实心铝导体
标称导体截面积 | 标称绝缘厚度 | 标称内衬厚度 | 标称钢丝铠装直径 | 铠装带 | 标称护套厚度 | 标称外径 | 标称重量 | |||
---|---|---|---|---|---|---|---|---|---|---|
厚度 | 宽度 | 钢丝铠装 | 钢带铠装 | |||||||
挤出型内衬 | 带状内衬 | |||||||||
mm² | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km |
3x16 | 0.7 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 20.3 | 20.3 | 19 | 760 |
3x25 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 22.5 | 22.1 | 20.1 | 1020 |
3x25* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 24.9 | 24.5 | 22.5 | 1020 |
3x35 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 24.4 | 24.9 | 22 | 1200 |
3x35* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 27.3 | 26.9 | 24.9 | 1200 |
3x50* | 1.0 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 26.8 | 26.4 | 24.9 | 1380 |
3x70* | 1.1 | 1 | 1.6 | 1 | 3.6 | 1.9 | 30.2 | 29.8 | 28.6 | 1750 |
3x95* | 1.1 | 1.2 | 2.0 | 1 | 3.6 | 2.1 | 34.8 | 34.0 | 32 | 2420 |
3x120* | 1.2 | 1.2 | 2.0 | 1.4 | 4.8 | 2.2 | 37.8 | 37.0 | 35.8 | 2820 |
3x150* | 1.4 | 1.4 | 2.5 | 1.4 | 4.8 | 2.3 | 42.7 | 41.5 | 39.3 | 3660 |
3x185* | 1.6 | 1.4 | 2.5 | 1.4 | 4.8 | 2.4 | 46.7 | 45.5 | 43.3 | 4350 |
3x240* | 1.7 | 1.4 | 2.5 | 1.4 | 4.8 | 2.6 | 51.5 | 50.3 | 48.1 | 5220 |
3x300* | 1.8 | 1.6 | 2.5 | 1.8 | 6.4 | 2.7 | 56.2 | 54.6 | 53.2 | 6200 |
*实心扇状导体(1类)
四芯600/1000 V,多股铜导体
标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称内衬厚度 | 标称钢丝铠装直径 | 标称护套厚度 | 标称外径 | 标称重量 | |
---|---|---|---|---|---|---|---|---|
挤出型内衬 | 带状内衬 | |||||||
mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
4x1.5 | 7/0.53 | 0.7 | 0.8 | 0.9 | 1.4 | 13.3 | - | 390 |
4x2.5 | 7/0.67 | 0.7 | 0.8 | 0.9 | 1.4 | 15.0 | - | 470 |
4x4 | 7/0.85 | 0.7 | 0.8 | 0.9 | 1.4 | 16.4 | - | 580 |
4x6 | 7/1.04 | 0.7 | 0.8 | 1.25 | 1.5 | 18.7 | - | 805 |
4x10 | 7/1.35 | 0.7 | 0.8 | 1.25 | 1.5 | 21.1 | - | 1090 |
4x16 | 7/1.70 | 0.7 | 0.8 | 1.25 | 1.6 | 23.4 | 23.4 | 1320 |
4x25 | 7/2.14 | 0.9 | 1 | 1.6 | 1.7 | 28.9 | 28.5 | 1840 |
4x25* | 7/2.14 | 0.9 | 1 | 1.6 | 1.7 | 26.1 | 25.7 | 1840 |
4x35 | 7/2.52 | 0.9 | 1 | 1.6 | 1.8 | 31.9 | 31.5 | 2310 |
4x35* | 7/2.52 | 0.9 | 1 | 1.6 | 1.8 | 28.6 | 28.2 | 2310 |
4x50* | 19/1.78 | 1.0 | 1 | 1.6 | 1.9 | 32.0 | 31.6 | 2970 |
4x70* | 19/2.14 | 1.1 | 1.2 | 2.0 | 2.1 | 37.7 | 36.9 | 4240 |
4x95* | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.2 | 41.7 | 40.9 | 5400 |
4x120* | 37/2.03 | 1.2 | 1.4 | 2.5 | 2.3 | 47.1 | 45.9 | 7000 |
4x150* | 37/2.25 | 1.4 | 1.4 | 2.5 | 2.4 | 51.4 | 50.2 | 8350 |
4x185* | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.6 | 56.6 | 55.4 | 10130 |
4x240* | 61/2.25 | 1.7 | 1.6 | 2.5 | 2.7 | 63.0 | 61.4 | 12840 |
4x300* | 61/2.52 | 1.8 | 1.6 | 2.5 | 2.9 | 68.8 | 67.2 | 15530 |
4x400* | 61/2.85 | 2 | 1.8 | 3.15 | 3.2 | 78.1 | 76.1 | 19950 |
* 扇形多股导体(2类)
四芯600/1000 V,实心铝导体
标称导体截面积 | 标称绝缘厚度 | 标称内衬厚度 | 标称钢丝铠装直径 | 铠装带 | 标称护套厚度 | 标称外径 | 标称重量 | |||
---|---|---|---|---|---|---|---|---|---|---|
厚度 | 宽度 | 钢丝铠装 | 钢带铠装 | |||||||
挤出型内衬 | 带状内衬 | |||||||||
mm² | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km |
4x16 | 0.7 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 21.8 | 21.8 | 20.5 | 980 |
4x25 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 26.9 | 26.5 | 24.5 | 1220 |
4x25* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 24.6 | 24.2 | 22.2 | 1220 |
4x35 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 29.5 | 29.2 | 27.1 | 1420 |
4x35* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 27 | 26.6 | 24.6 | 1420 |
4x50* | 1.0 | 1 | 1.6 | 1 | 2.4 | 1.9 | 30 | 29.6 | 28.4 | 1770 |
4x70* | 1.1 | 1.2 | 2.0 | 1 | 3.6 | 2.1 | 35.3 | 34.5 | 32.5 | 2500 |
4x95* | 1.1 | 1.2 | 2.0 | 1.4 | 3.6 | 2.2 | 39 | 38.2 | 37 | 2980 |
4x120* | 1.2 | 1.4 | 2.5 | 1.4 | 4.8 | 2.3 | 44 | 42.8 | 40.6 | 3950 |
4x150* | 1.4 | 1.4 | 2.5 | 1.4 | 4.8 | 2.4 | 47.9 | 46.7 | 44.5 | 4600 |
4x185* | 1.6 | 1.4 | 2.5 | 1.4 | 4.8 | 2.6 | 52.7 | 51.5 | 49.3 | 5430 |
4x240* | 1.7 | 1.6 | 2.5 | 1.8 | 4.8 | 2.7 | 58.5 | 56.9 | 55.5 | 6660 |
4x300* | 1.8 | 1.6 | 2.5 | 1.8 | 6.4 | 2.9 | 63.8 | 62.2 | 60.8 | 7770 |
*实心扇状导体(1类)
五芯600/1000 V,多股铜导体
标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称内衬厚度 | 标称钢丝铠装直径 | 标称护套厚度 | 标称外径 | 标称重量 | |
---|---|---|---|---|---|---|---|---|
挤出型内衬 | 带状内衬 | |||||||
mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
5x1.5 | 7/0.53 | 0.6 | 0.8 | 0.9 | 1.4 | 14.3 | - | 430 |
5x2.5 | 7/0.67 | 0.7 | 0.8 | 0.9 | 1.4 | 16.1 | - | 545 |
5x4 | 7/0.85 | 0.7 | 0.8 | 0.9 | 1.5 | 17.8 | - | 680 |
5x6 | 7/1.04 | 0.7 | 0.8 | 1.25 | 1.5 | 20 | - | 840 |
5x10 | 7/1.35 | 0.7 | 0.8 | 1.25 | 1.6 | 22.9 | - | 1105 |
5x16 | 7/1.70 | 0.7 | 1 | 1.6 | 1.7 | 26.6 | 26.2 | 1450 |
5x25 | 7/2.14 | 0.9 | 1 | 1.6 | 1.8 | 31.5 | 31.1 | 2245 |
5x35 | 7/2.52 | 0.9 | 1 | 1.6 | 1.9 | 34.8 | 34.4 | 2840 |
5x50 | 19/1.78 | 1.0 | 1.2 | 2 | 2 | 40.4 | 39.6 | 3895 |
5x70 | 19/2.14 | 1.1 | 1.2 | 2 | 2.2 | 46.3 | 45.5 | 5145 |
多芯600/1000 V,多股铜导体
标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称内衬厚度 | 标称钢丝铠装直径 | 标称护套厚度 | 标称外径 | 标称重量 |
---|---|---|---|---|---|---|---|
mm² | No./mm | mm | mm | mm | mm | mm | kg/km |
7x1.5 | 7/0.53 | 0.6 | 0.8 | 0.9 | 1.4 | 15.2 | 500 |
12x1.5 | 7/0.53 | 0.6 | 0.8 | 1.25 | 1.5 | 19.4 | 820 |
19x1.5 | 7/0.53 | 0.6 | 0.8 | 1.25 | 1.6 | 22.2 | 1080 |
27x1.5 | 7/0.53 | 0.6 | 1 | 1.6 | 1.7 | 26.7 | 1550 |
37x1.5 | 7/0.53 | 0.6 | 1 | 1.6 | 1.7 | 29 | 1850 |
48x1.5 | 7/0.53 | 0.6 | 1 | 1.6 | 1.8 | 32.7 | 2250 |
7x2.5 | 7/0.67 | 0.7 | 0.8 | 0.9 | 1.4 | 17.1 | 730 |
12x2.5 | 7/0.67 | 0.7 | 0.8 | 1.25 | 1.6 | 22.4 | 1020 |
19x2.5 | 7/0.67 | 0.7 | 1 | 1.6 | 1.7 | 26.6 | 1530 |
27x2.5 | 7/0.67 | 0.7 | 1 | 1.6 | 1.8 | 30.7 | 1960 |
37x2.5 | 7/0.67 | 0.7 | 1 | 1.6 | 1.8 | 33.8 | 2450 |
48x2.5 | 7/0.67 | 0.7 | 1.2 | 2 | 2 | 39.3 | 3260 |
7x4 | 7/0.85 | 0.7 | 0.8 | 1.25 | 1.5 | 19.7 | 840 |
12x4 | 7/0.85 | 0.7 | 1 | 1.6 | 1.6 | 25.7 | 1390 |
19x4 | 7/0.85 | 0.7 | 1 | 1.6 | 1.7 | 29.3 | 1850 |
27x4 | 7/0.85 | 0.7 | 1 | 1.6 | 1.9 | 34.4 | 2350 |
37x4 | 7/0.85 | 0.7 | 1.2 | 2 | 2 | 39.2 | 2800 |
48x4 | 7/0.85 | 0.7 | 1.2 | 2 | 2.1 | 44.1 | 3250 |
其他芯数的可以根据客户要求提供
